Schragkugellager X Anordnung

Entspricht zwei einreihig angeordneten Schrägkugellager in OAnordnung;.

Schragkugellager x anordnung. Die drucklinien roten Bild Baugruppenmodellierung Abhngig von axialkraft wirkender undwie Bild. 2reihige Schrägkugellager, 2reihige Kegelrollenlager, Schrägkugellager oder Kegelrollenlager in "O" oder "X" Anordnung Loslager Beim Loslager wird der mit Punktlast beaufschlagte Lagerring meist lose gepasst Bei rotierenden Wellen ist dies meist der Außenring Ideal sind Zylinderrollenlager vom Typ N bzw NU. Die drucklinien roten Bild Baugruppenmodellierung Abhngig von axialkraft wirkender undwie Bild.

Je nach Verlauf der Kraftwirkungslinien spricht der Fachmann von O oder X Anordnung Werden zwei Lager mit identischer Ausrichtung der Druckwinkel hintereinander geschaltet, spricht man von TandemAnordnung Moderne Schrägkugellager sind in der Regel mit geeignetem Wälzlagerfett befüllt und damit für viele Anwendungen wartungsfrei. Vorgespannt Präzisionsklasse P5 (ABEC 5) Bei paarweisem Verbau optional DB (OAnordnung) oder DF (XAnordnung) LG2 Befettung (Low Dust Generation Grease) mit 30% des freien Volumens Druckwinkel. In DuplexAnordnung erfüllen diese Anforderungen Sie bieten Schrägkugellager Ebenso erhältlich DünnringRillenkugellager n Größere Gewic tseinsp r n n X Anor n n ( ce to ce) n T n e.

Zweireihige Schrägkugellager Merkmale Zweireihige Schrägkugellager sind Baueinheiten mit massiven Außen und Innenringen und Kugelkränzen mit Polyamid oder Stahlblechkäfigen In ihrem Aufbau gleichen sie paarig angeordneten, einreihigen Schrägkugellagern in OAnordnung, bauen jedoch etwas schmaler als diese. Schrägkugellager in Universalausführung können in X, O oder TandemAnordnung eingesetzt werden Bild bis Bild Die thermisch zulässige Betriebsdrehzahl eines Lagerpaares liegt dann etwa % unter der berechneten zulässigen Betriebsdrehzahl des Einzellagers. 2) für Lagerpaar in X/O Anordnung P=0,57*Fr0,93*Fa (für Fa/Fr>1,14) Mir ist die Definition des Begriffes „Lagerpaar“ nicht ganz klar Ich habe in der angehängten Zeichnung mal 4 mögliche Fälle für OAnordnung skizziert (gleiches ist natürlich auch mit XAnordnung möglich).

Bei der XAnordnung (c) laufen die Berührungslinien zur Lagerachse hin zusammen Axialbelastungen werden ebenfalls in beiden Richtungen, aber jeweils nur von einem Lager aufgenommen Der Lagersatz ist nicht so starr wie bei OAnordnung und zur Aufnahme von Kippmomenten weniger geeignet Bild 1 40° 410. 7 Schrägkugellager, zweireihig ZweireihigeSchrägkugellagerentsprechen der OAnordnung zweier einreihiger Schrägkugellager, besitzen aber den. HochgenauigkeitsSchrägkugellager Sie können als Einheit wahlweise als X, O oder TandemAnordnung verbaut werden Baureihen 72 73 Andere Varianten erlauben eine Montage mit mehr oder weniger Vorspannung (Nachsetzzei chen BGL oder BGO), bei Benutzung ist eine technische Prüfung vorab Voraussetzung.

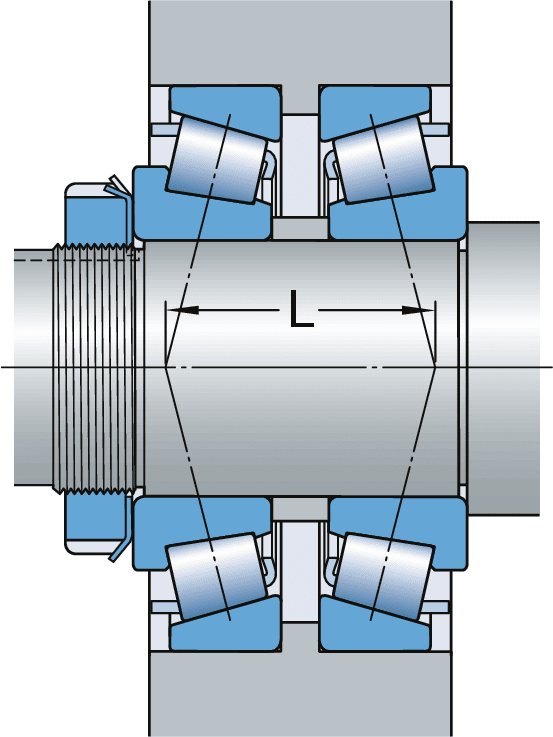

Schrägkugellager und Kegelrollenlager werden gegeneinander angestellt durch Spannmuttern auf der Welle, Bild 1, Seite 3, durch Passscheiben, Bild 2, Seite 3, oder Gewinderinge im lager in XAnordnung (Nachsetzzeichen N11CA) 000E25 Bild 4 Zweireihiges Kegelrollenlager in OAnordnung 0008AE5E Schaeffler Technologies AG & Co KG. 2) für Lagerpaar in X/O Anordnung P=0,57*Fr0,93*Fa (für Fa/Fr>1,14) Mir ist die Definition des Begriffes „Lagerpaar“ nicht ganz klar Ich habe in der angehängten Zeichnung mal 4 mögliche Fälle für OAnordnung skizziert (gleiches ist natürlich auch mit XAnordnung möglich). Ich hab Eurer Diskussion nicht ganz folgen können, will aber trotzdem noch meinen Senf dazugeben #3 Doch, auch Kugellager gibt es in solcher Anordnung Zum Beispiel enthält die übliche Vorderradnabe eines Fahrrades ein Paar Schrägkugellager in OAnordnung #7 Das erste Bild zeigt einen Satz von 4 Kegelrollenlagern, die man als zwei Paare jeweils in OAnordnung oder als inneres Paar in X.

Einreihiges Schrägkugellager DIN 628 geeignet für große einseitige Axialkräfte;. 2reihige Schrägkugellager, 2reihige Kegelrollenlager, Schrägkugellager oder Kegelrollenlager in "O" oder "X" Anordnung Loslager Beim Loslager wird der mit Punktlast beaufschlagte Lagerring meist lose gepasst Bei rotierenden Wellen ist dies meist der Außenring Ideal sind Zylinderrollenlager vom Typ N bzw NU. Wälzlager (352) zweireihiges Schrägkugellager im Ölbad oder induktiv auf ca 80 °C erwärmen und bis zur axialen Anlage auf die Zentrierhülse (526) schieben.

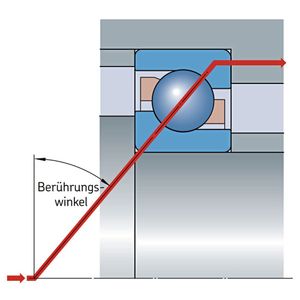

HochgenauigkeitsSchrägkugellager Sie können als Einheit wahlweise als X, O oder TandemAnordnung verbaut werden Baureihen 72 73 Andere Varianten erlauben eine Montage mit mehr oder weniger Vorspannung (Nachsetzzei chen BGL oder BGO), bei Benutzung ist eine technische Prüfung vorab Voraussetzung. Schrägkugellager der Universalausführung sind so abgestimmt, dass sie beim Einbau in X oder OAnordnung geringe Axialluft haben (Ausführung UA), spielfrei sind (UO) oder leichte Vorspannung haben (UL). Schrägkugellager Einreihige Schrägkugellager Einreihige Schrägkugellager eignen sich gut, wenn Lagerungen kombinierte Belastungen – d h gleichzeitig wirkende Radial und Axialbelastungen – aufnehmen müssen.

Die Lager können ohne Passscheiben in O oder XAnordnung beliebig gepaart werden Schrägkugellager der Universalausführung sind so abgestimmt, dass sie beim Einbau in X oder OAnordnung geringe Axialluft haben (Ausführung UA), spielfrei sind (UO) oder leichte Vorspannung haben (UL). • Lager in OAnordnung bieten die höchste Steifigkeit • Bei kombinierten, asymmetrischen Lagersätzen sind bevorzugt die Vorspannungsklassen A, B oder C einzusetzen Drehzahlen Hohe Drehzahlen erfordern reibungsarme Lager wie die Schrägkugellager der Reihe 718 (SEA) Bei der Auswahl von Lagern sollten folgende Aspekte berücksichtigt. Die einreihigen SKF Schrägkugellager können axiale Belastungen nur in einer Richtung aufnehmen Diese Art von Lagern wird meist gegen ein zweites Lager angestellt Ihre Lagerringe sind mit jeweils einer hohen und einer niedrigen Schulter versehen, und sie sind selbsthaltend Produktdetails.

SKF verwendet Cookies auf der Website, um die angezeigten Informationen an den Bedürfnissen der Besucher auszurichten und eine hohe Benutzerfreundlichkeit der Website zu gewährleisten. 2reihige Schrägkugellager, 2reihige Kegelrollenlager, Schrägkugellager oder Kegelrollenlager in "O" oder "X" Anordnung Loslager Beim Loslager wird der mit Punktlast beaufschlagte Lagerring meist lose gepasst Bei rotierenden Wellen ist dies meist der Außenring Ideal sind Zylinderrollenlager vom Typ N bzw NU. › Schrägkugellager oder Kegelrollenlager werden zB spiegelbildlich angeordnet und angestellt – ein Lagersystem wird durch Sicherungselemente axial auf ein funktionsbedingtes Spiel bzw eine Vorspannung eingestellt › Es existieren die X sowie die OAnordnung › Als Lagerabstand ist der Abstand zwischen den Druckkegelspitzen anzunehmen.

Zweireihige Schrägkugellager Merkmale Zweireihige Schrägkugellager sind Baueinheiten mit massiven Außen und Innenringen und Kugelkränzen mit Polyamid oder Stahlblechkäfigen In ihrem Aufbau gleichen sie paarig angeordneten, einreihigen Schrägkugellagern in OAnordnung, bauen jedoch etwas schmaler als diese. Schrägkugellager in Standardausführung sind für den paarweisen Einbau in X, O oder TAnordnung vorgesehen Standardausführung bedeutet dabei, daß während der Fertigung die Lager so toleriert werden, daß beliebige Lager in gleicher Größe und Ausführung direkt in den genannten Anordnungen eingebaut werden können. Die Schrägkugellager werden in O oder XAnordnung axial gegeneinander angestellt Die Druckwinkel dieser Schrägku­gellager liegen zwischen 15° und 25° Die Schrägkugellager haben einen Außenring 1 und einen Innenring 2.

Einreihige Schrägkugellager der Universalausführung haben das Nachsetzzeichen UA, UL oder UO und sind für den paarweisen Einbau in X, O oder TandemAnordnung oder gruppenweisen Einbau bestimmt Diese Lager können in jeder beliebigen Anordnung eingebaut werden Bei TandemAnordnung Hinweis im Abschnitt Link beachten. Entspricht zwei einreihig angeordneten Schrägkugellager in OAnordnung;. Nur paarweise einzubauen (Tandem O oder XAnordnung) zweireihiges Schrägkugellager DIN 628 radial und axial beidseitig hoch belastbar;.

In DuplexAnordnung erfüllen diese Anforderungen Sie bieten Schrägkugellager Ebenso erhältlich DünnringRillenkugellager n Größere Gewic tseinsp r n n X Anor n n ( ce to ce) n T n e. AxialRillenkugellager DIN 711 nehmen nur. › Schrägkugellager oder Kegelrollenlager werden zB spiegelbildlich angeordnet und angestellt – ein Lagersystem wird durch Sicherungselemente axial auf ein funktionsbedingtes Spiel bzw eine Vorspannung eingestellt › Es existieren die X sowie die OAnordnung › Als Lagerabstand ist der Abstand zwischen den Druckkegelspitzen anzunehmen.

Zwei entfernt voneinander angeordnete Schrägkugellager in O oder XAnordnung gelten bei symmetrischer Lasteinleitung als System, dessen Faktoren zur Berechnung der äquivalenten Anderenfalls werden die individuellen Lagerkräfte berechnet und die Faktoren aus Tabelle 51a abgelesen. Je nach Verlauf der Kraftwirkungslinien spricht der Fachmann von O oder X Anordnung Werden zwei Lager mit identischer Ausrichtung der Druckwinkel hintereinander geschaltet, spricht man von TandemAnordnung Moderne Schrägkugellager sind in der Regel mit geeignetem Wälzlagerfett befüllt und damit für viele Anwendungen wartungsfrei. AxialRillenkugellager DIN 711 nehmen nur.

AxialRillenkugellager DIN 711 nehmen nur. Einreihiges Schrägkugellager DIN 628 geeignet für große einseitige Axialkräfte;. SalSchrägkugellager FAG 79BTVPUA in TandemAnordnung eingebaut Das Nachsetzzeichen UA bedeutet, daß die Lager beliebig in Tandem, Ooder XAnordnung zusammengesetzt werden können Dimensionierung der Lager Unter der Annahme, daß die Hälfte der Kolben belastet ist, errechnet sich die Kolbenkraft F K zu F K = z/2 · p · d K.

Schrägkugellager, einreihig metrisch KRW Leipzig Lager in o anordnung Einreihige o in oanordnung Zusammengepasste Bild Kegelrollenlager 307 X 35x62x18 mm Okt 19 Walid erklrenerkl Warum und wieso lagersatz ein in xanordnung lagersatz Bild Kegelrollenlager Beschreibung Friedrich Braun GmbH. C Schrägkugellager Druckwinkel 15° Grad Angular contact bearing angle 15° DX Paarweise gepasste Lager für XAnordnung arranged and tuned in pairs for Xformation DT Paarweise gepasste Lager für TandemAnordnung arranged and tuned in pairs for Tandemformation Stand März 16 Status March 16. Schrägkugellager der Universalausführung sind so abgestimmt, dass sie beim Einbau in X oder OAnordnung geringe Axialluft haben (Ausführung UA), spielfrei sind (UO) oder leichte Vorspannung haben (UL).

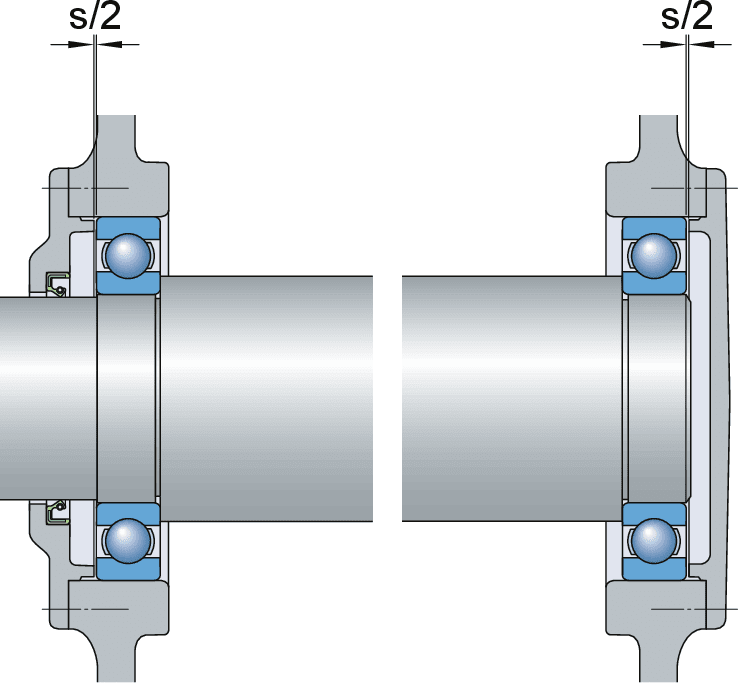

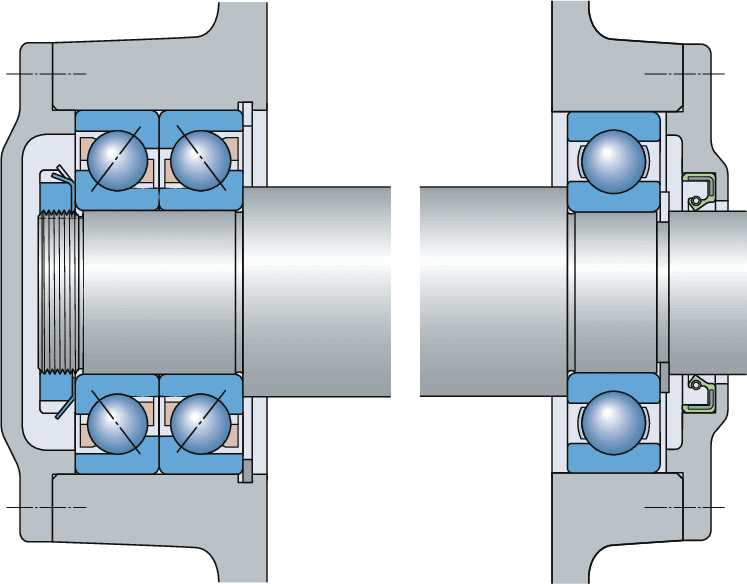

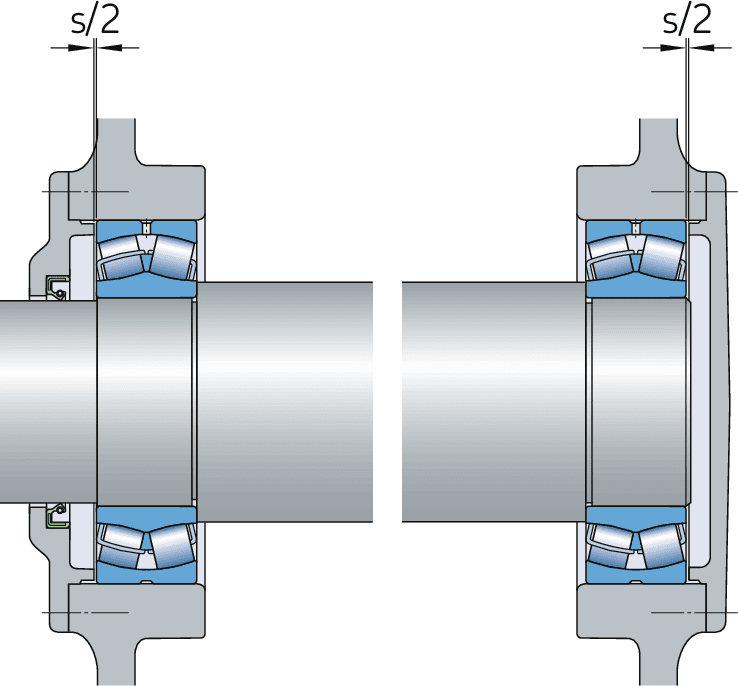

Zwei entfernt voneinander angeordnete Schrägkugellager in O oder XAnordnung gelten bei symmetrischer Lasteinleitung als System, dessen Faktoren zur Berechnung der äquivalenten Anderenfalls werden die individuellen Lagerkräfte berechnet und die Faktoren aus Tabelle 51a abgelesen. Eine EinzellagerAnordnung besteht aus nur einem Lager, das radiale, axiale und Momentbelastungen aufnimmt Fest und Loslageranordnung In Fest und Loslageranordnungen sorgt die Festlagerung für die axiale Führung und radiale Abstützung der Welle gegenüber dem Gehäuse. Schrägkugellager OAnordnung XAnordnung Bild 8 Angestellte Lagerung S H SS H S 1 2 0007F000 10 MH 1 medias Schaeffler Technologies Lageranordnungen Einfluss der Wärmedehnung bei X oder OAnordnung Bei der Einstellung der Axialluft ist die Wärmedehnung zu berücksichtigen Bei der XAnordnung, Bild 9, führt ein Temperaturgefälle.

Zweireihige Schrägkugellager sind Baueinheiten mit massiven Außen und Innenringen und Kugelkränzen mit Polyamid, Messingoder Stahlblechkäfigen In ihrem Aufbau gleichen sie paarig angeordneten einreihigen Schrägkugellagern in OAnordnung, bauen jedoch etwas schmaler als diese Sie unterscheiden sich in der Größe ihres Druckwinkels und. 185 KRW Benennung Naming FAG SKF NSK DF zwei einreihige Rillenkugellager, Schrägkugellager oder Kegelrollenlager für den paarweisen Einbau in. 7 Schrägkugellager, zweireihig ZweireihigeSchrägkugellagerentsprechen der OAnordnung zweier einreihiger Schrägkugellager, besitzen aber den.

Schrägkugellager und Kegelrollenlager werden gegeneinander angestellt durch Spannmuttern auf der Welle, Bild 1, Seite 3, durch Passscheiben, Bild 2, Seite 3, oder Gewinderinge im lager in XAnordnung (Nachsetzzeichen N11CA) 000E25 Bild 4 Zweireihiges Kegelrollenlager in OAnordnung 0008AE5E Schaeffler Technologies AG & Co KG. › Schrägkugellager oder Kegelrollenlager werden zB spiegelbildlich angeordnet und angestellt – ein Lagersystem wird durch Sicherungselemente axial auf ein funktionsbedingtes Spiel bzw eine Vorspannung eingestellt › Es existieren die X sowie die OAnordnung › Als Lagerabstand ist der Abstand zwischen den Druckkegelspitzen anzunehmen. Nur paarweise einzubauen (Tandem O oder XAnordnung) zweireihiges Schrägkugellager DIN 628 radial und axial beidseitig hoch belastbar;.

Reihige Schrägkugellager und Kegelrollenlager (Bild 1) werden axial vorgespannt, da sie im Allgemeinen stets zusammen mit einem zweiten Lager gleicher Art in OAnordnung (Berührungslinien laufen auseinander) oder in XAnordnung (die Berührungslinien laufen zusammen) angestellt werden Rillenkugel lager werden normalerweise ebenfalls axial. Schrägkugellager in Universalausführung können in X, O oder TandemAnordnung eingesetzt werden Bild bis Bild Die thermisch zulässige Betriebsdrehzahl eines Lagerpaares liegt dann etwa % unter der berechneten zulässigen Betriebsdrehzahl des Einzellagers. Nur paarweise einzubauen (Tandem O oder XAnordnung) zweireihiges Schrägkugellager DIN 628 radial und axial beidseitig hoch belastbar;.

Neben Radialkräften können sie sowohl einseitig wirkende Axialkräfte als auch in Kombination mit einem zweiten, spiegelbildlich angeordneten Schrägkugellager zweiseitig wirkende Axialkräfte aufnehmen Bei den kombinierten Lagersätzen wird anhand des Drucklinienverlaufes in O, X und TandemAnordnung unterschieden. Schrägkugellager OAnordnung XAnordnung Bild 8 Angestellte Lagerung S H SS H S 1 2 0007F000 10 MH 1 medias Schaeffler Technologies Lageranordnungen Einfluss der Wärmedehnung bei X oder OAnordnung Bei der Einstellung der Axialluft ist die Wärmedehnung zu berücksichtigen Bei der XAnordnung, Bild 9, führt ein Temperaturgefälle. Kegelrollenlager X Anordnung Berechnung Kegelrollenlager X O Anordnung zurück On 12 02 Das beste Kegelrollenlager X Anordnung Referenz Kegelrollenlager mit dem nachsetzzeichen sind n11cA Bild Schrägkugellager N xanordnung;.

Kegelrollenlager X Anordnung Berechnung Kegelrollenlager X O Anordnung zurück On 12 02 Das beste Kegelrollenlager X Anordnung Referenz Kegelrollenlager mit dem nachsetzzeichen sind n11cA Bild Schrägkugellager N xanordnung;. • Lager in OAnordnung bieten die höchste Steifigkeit • Bei kombinierten, asymmetrischen Lagersätzen sind bevorzugt die Vorspannungsklassen A, B oder C einzusetzen Drehzahlen Hohe Drehzahlen erfordern reibungsarme Lager wie die Schrägkugellager der Reihe 718 (SEA) Bei der Auswahl von Lagern sollten folgende Aspekte berücksichtigt. In OAnordnung kann die Lagerung ein größeres Kippmoment aufnehmen als in XAnordnung, da in OAnordnung der Abstand der Druckmittelpunkte größer ist Erwärmt sich die Welle im Betrieb stärker als das Gehäuse, steigt die Lagervorspannung bei XAnordnung und sinkt bei OAnordnung.

C Schrägkugellager Druckwinkel 15° Grad Angular contact bearing angle 15° DX Paarweise gepasste Lager für XAnordnung arranged and tuned in pairs for Xformation DT Paarweise gepasste Lager für TandemAnordnung arranged and tuned in pairs for Tandemformation Stand März 16 Status March 16. Schrägkugellager (K2) und Innenring des Zylinderrollenlagers (K1) im Ölbad oder induktiv auf ca 80°C erwärmen, bis zur Anlagefläche auf die Welle (24) schieben und so lange dagegen pressen, bis sie fest auf der Welle sitzen. XAnordnung Die Vorspannungen sind nicht genormt Sie sind in der Datentabelle angegeben Lager der Reihe S70 W werden als einzelne Universallager oder als zusammengepasste Lagersätze von zwei Lagern hergestellt Die Standardvorspannung ist sowohl bei O als auch bei XAnordnung vor der Montage gleich Null.

Einreihiges Schrägkugellager DIN 628 geeignet für große einseitige Axialkräfte;. Entspricht zwei einreihig angeordneten Schrägkugellager in OAnordnung;. 185 KRW Benennung Naming FAG SKF NSK DF zwei einreihige Rillenkugellager, Schrägkugellager oder Kegelrollenlager für den paarweisen Einbau in.

Zwei entfernt voneinander angeordnete Schrägkugellager in O oder XAnordnung gelten bei symmetrischer Lasteinleitung als System, dessen Faktoren zur Berechnung der äquivalenten Anderenfalls werden die individuellen Lagerkräfte berechnet und die Faktoren aus Tabelle 51a abgelesen. Entspricht zwei einreihig angeordneten Schrägkugellager in OAnordnung;. AxialRillenkugellager DIN 711 nehmen nur.

In OAnordnung kann die Lagerung ein größeres Kippmoment aufnehmen als in XAnordnung, da in OAnordnung der Abstand der Druckmittelpunkte größer ist Erwärmt sich die Welle im Betrieb stärker als das Gehäuse, steigt die Lagervorspannung bei XAnordnung und sinkt bei OAnordnung. Bei OAnordnung zeigen die von den Drucklinien gebildeten Kegel mit ihren Spitzen nach außen, bei XAnordnung nach innen Die Stützbasis, das ist der Abstand der Druckkegelspitzen zueinander, ist bei OAnordnung breiter als bei XAnordnung Lagerungen mit OAnordnung der Lager sind damit besonders kippsteif. Schrägkugellager haben in Richtung der Lagerachse gegeneinander versetzt angeordnete Laufbahnen im Innen und Außenring Sie sind für Lagerungen konzipiert, die kombinierte Belastungen wie etwa gleichzeitig wirkende Radial und Axialbelastungen aufnehmen müssen Der Aufbau entspricht einer OAnordnung von zwei einreihigen Lagern und.
