Thermoelement Typ K Farbcode

Thermoelement Typ K Beim Thermoelement Typ K besteht der Plusleiter aus einer NickelChromLegierung (NiCr) Der Minusleiter ist aus Nickel (Ni) Wir sprechen deshalb auch von NiCrNi Thermoelementen In den USA wird derselbe Typ Thermoelement übrigens mit NiCrNiAl bezeichnet – die verwendeten Materialien sind aber dieselben.

Thermoelement typ k farbcode. DeutschDas folgende Poster zeigt als Farbtabelle die internationale Kennzeichnung / Kennfarben der unterschiedlichen ThermoelementTypen Das DIN A3 Poster „Kennfarben Thermoelemente“ kann unter folgendem Link herunter geladen werden Farbtabelle Thermoelemente (PDF 500 KB) Oder kostenfrei bei der Firma Klasmeier bestellt werden Kostenfreies DIN A3 Poster – Farbtabelle. In der nachfolgenden Übersicht möchten wir Ihnen eine Auswahl an unterschiedlichen Bauformen und Arten von MantelThermoelementen für die Industrie aufzeigen Falls Sie in der Übersicht den passenden Temperatursensor für Ihr Einsatzgebiet und für Ihre spezielle Anwendung nicht finden können, sprechen Sie uns gerne an Wir finden auch für Ihre Anwendung eine passende Lösung. Ausgleichsleitung typ k farbcode Ellausa3 January 8, 21 Ausgleichsleitungen und Thermoleitungen werden für die Verbindung zwischen den Enden des Thermoelements und der Vergleichsstelle verwendet, für den Fall das die Schenkel des Thermopaares nicht direkt mit der Vergleichsstelle verbunden werden können.

Einen Stern der Spektralklasse K;. Thermoelement Typen Thermoelemente gibt es in unterschiedlichen Materialpaarungen Sie unterscheiden sich vor allem in der Stärke der Thermospannung Außerdem sind sie für unterschiedliche Temperaturbereiche geeignet Die gängigsten Typen sind Typ K und Typ J Ab und zu kommen auch EdelmetallThermoelemente wie Typ R und Typ S zum Einsatz. Im folgenden Beispiel wird die Spannung U th angegeben, die an einem so genannten TypKThermoelement bei der Temperatur T Mess anliegt mit Ein Thermoelement vom Typ K besteht aus einem Übergang zwischen einer NickelChromLegierung und Nickel, wobei k NiCr und k Ni die thermoelektrischen Koeffizienten der Metalle Nickelchrom und Nickel darstellen Durch Umstellen der Gleichung nach T Mess.

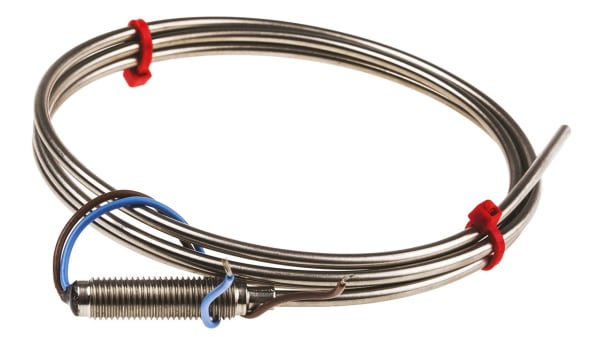

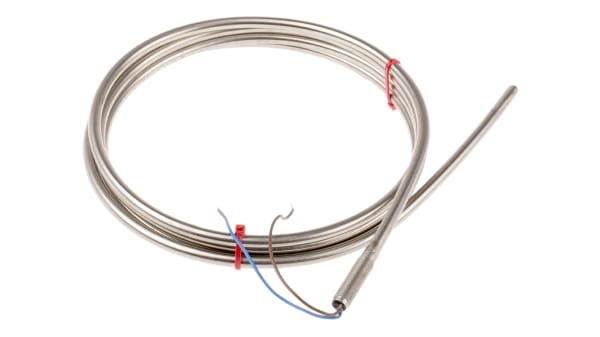

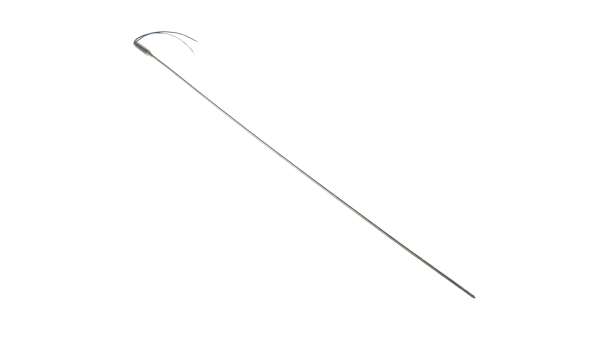

Typ K bzwType K steht für Audi Typ K, Automodell von Audi;. NickelChrom/Nickel −270 bis 1372 °C (Typ K;. RS PRO Thermoelement Typ K bis 10°C, Fühler 500mm, Edelstahl 310 RoHSkompatibel RS PRO Type K Thermocouple 500mm Length, 45mm Diameter → 10°C RS Components.

(ITS 90) Typ J Typ K °C °C °C 0 ± 2,5 ± 2,5 0 ± 2,5 ± 2,5 Farbcode von Thermoleitungen und Ausgleichsleitungen Elektrischer Anschluss Kabel LemosaStecker, Thermoelement Typ Genauigkeitsklasse 1 Genauigkeitsklasse 2 Genauigkeitsklasse 3 T. NickelChrom/Nickel −270 bis 1372 °C (Typ K;. Nach DIN und 14 ist es genau umgedreht Hier ist der Plusleiter mit rot festgelegt und der Minusleiter erhält die Kennfarbe des Elementes Probleme können auftauchen, wenn Artikel nach DIN und DIN IEC 584 gemischt eingebaut werden, zB der Fühler NiCrNi Typ K nach IEC und die Leitung NiCrNi nach DIN.

Elementarten und Formen Neben den verschiedenen Elementarten wie beispielsweise Typ K, Typ N, Typ J, Typ L, Typ T, Typ S, Typ B, Typ C und vielen anderen, führen wir verschiedene Bauformen in unserem Sortiment So haben Sie die Wahl zwischen einem Mantelthermoelement mit Leitung, bei der es sich um eine fest angeschlossene Ausgleichs bzw Thermoleitung handelt, die entweder mit freien. NiCrNi Kabel (Typ K) mit AluFolienSchirmung und einer Bewicklung mit PETPFolie Das Kabel kann als Thermoleitung oder als Ausgleichsleitung gewählt werden NiCrNi Kabel können einen Temperaturmessbereich von 25 C bis 0 C eingesetzt werden. Beiträge mit dem Schlagwort Farbcode Thermoelemente Wie erkenne ich den ThermoelementTyp an der Steckerfarbe?.

ThermoelementVerlängerungstypen für K, J, T und N Kompensierende Thermoelemente VX (KCB) und U (RCA) für den Typ K bzw R/S Litzenleiter verfü gbar, entweder 7/0,2 mm oder 13/0,2 mm In Längen von 10, 25, 100 und 0 Meter erhältlich Toleranzklasse 2 Isolierung ausgelegt für –10 °C bis 105 °C. Beispielrechnung Thermoelement Typ K Gemessen 2,230 mV Vergleichsstellentemperatur 22 °C 2,230 mV 0,879 mV = 3,109 mV 3,109 mV = 76 °C NICHT 55 °C 22 °C = 77 °C Auszug aus Grundwerttabelle Typ K bezogen auf 0 °C Bestandteile der Temperaturmessung –I Thermoelemente Farbcode Dr Hartmut SteckWinter –Temperaturmessung mit. Thermocouple type K, Ø 0, 5 mm article number T Thermocouple type K, Ø 0,5 mm.

Die unterschiedlichen Thermopaare gibt man in der elektrischen Spannungsreihe nach IEC 5843 Teil 1 an, z B Typ K, J, N, S, R, B, T, E Die Grenzabweichungen werden im Teil 2 nach Toleranzklassen 1, 2 und 3 eingeteilt und dokumentiert. Typ Temperaturbereich °C (dauer) Temperaturbereich °C (kurzfristig) IEC Farbcode BS Farbcode ANSI Farbcode K NiCrNi 0 bis 1100 −180 bis 1300 J FeCuNi 0 bis 750 −180 bis 800 N NiCrSiNiSi 0 bis 1100 −270 bis 1300 R PtRhPt (13%) 0 bis 1600 −50 bis 1700 nicht definiert S PtRhPt (10%) 0 bis 1600 −50 bis. Mineralisolierte Mantelthermoelemente für den Hochtemperaturbereich werden in der Industrie und Forschung zur Messung sehr hoher Temperaturen zT unter besonders schwierigen Bedingungen eingesetzt Die Auswahl des jeweiligen Thermoelements wird dabei durch die Umgebungseinflüsse, Temperaturanforderungen und der mechanischen Beanspruchung maßgeblich beeinflusst.

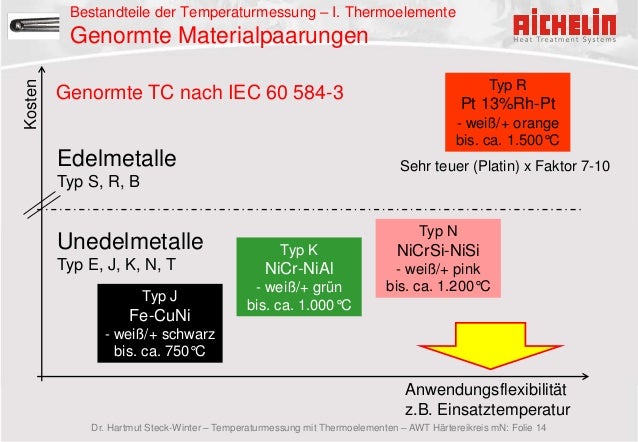

Im folgenden Beispiel wird die Spannung an einem Thermoelement Typ K angegeben Dieses besteht aus einer NickelChromLegierung und aus Nickel Farbcode BSFarbcode ANSIFarbcode K NiCrNi 750 – 1100 (850 – 10) −270 bis 1300 1,5 °C oder 0,004. Genauer für Industrieanwendungen mit Thermospannungen zwischen −8095 µV bei −210 °C und µV bei 760 °C). Siehe auch Baureihe K (Begriffsklärung);.

Am 19 Februar 16 / milliK, Pegasus, Thermoelemente Schlagwörter Farbcode Thermoelemente Im Laufe der Jahre wurden viele Materialpaarungen erforscht, die sich als Thermopaar zum Messen von Temperaturen eignen Um Übersicht zu. Häufigster Typ mit Thermospannungen zwischen −6458 µV bei −270 °C und 546 µV bei 1372 °C) EisenKupfer/Nickel −50 bis 760 °C (Typ J;. Jörg erklärt im Video, was ein Thermoelement Typ K ist, woraus es besteht und wie Du es von anderen Thermoelementen unterscheiden kannstZum Blog https//te.

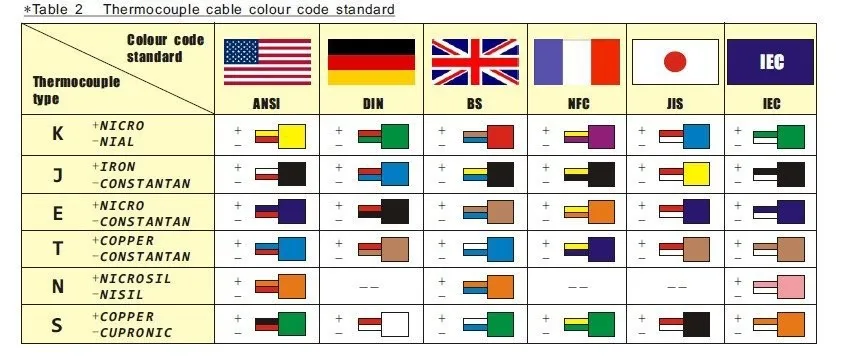

Thermoelement Typ Positiver Schenkel Negativer Schenkel K Grün Weiß J Schwarz Weiß E Violett Weiß N Rosa Weiß ASTM E230 Thermoelement Typ Positiver Schenkel Negativer K Gelb Rot J Weiß Rot E Violett Rot N Orange Rot Kabelanschluss EinfachThermoelement Farbcode der Aderenden siehe Tabelle Kabel DoppelThermoelement. SKF bietet eine Reihe von Temperaturfühlern mit Thermoelement Typ K für SKF Thermometer Alle Temperaturfühler können ohne zusätzliche Kalibrierung an die SKF Thermometer angeschlossen werden Vertragshändler suchen Feste Oberflächen (TMDT 230, 31, 32, 33). Renault Type K, Rennwagenmodell von Renault;.

Hallo, ich hab ein 6ESQA300XB0 auf meiner S7 10 stecken und ein Typ K element angeschlossenWie kann ich die Temperatur auswerten?EditHatte vor langer Zeit schon mal das ganze gefunden gehabt, in diesem Thread war dann ein Beispiel für eine. Title Anschlussfarben für Thermoelemente_deutsch Author Timo Created Date 7/16/12 AM. Für Messungen im Bereich von 250°C bis 600°C, bei denen sich die Temperatur relativ schnell ändert, sind TypKThermoelemente aufgrund des KEffektes nicht geeignet Der nicht reproduzierbare Fehler in diesem Temperaturbereich liegt bei ca 5 K bis 10 K Weitere Informationen darüber können Sie in unserem Blog nachlesen Der KEffekt von.

Produktdatenblatt Januar 14 , Rev CA Widerstandsthermometer und Thermoelement mit Einzel und Doppelsensoren (Modell 1067) Große Auswahl an Schutzrohrwerkstoffen (Modell 1097) Integrierte Baugruppe für die Temperaturmessung verfügbar mit den Rosemount 248 und 644 Temperaturmessumformern Rosemount 1067 Kompaktsensor und 1097 Schutzrohr. Im folgenden Beispiel wird die Spannung angegeben, die an einem so genannten TypKThermoelement bei der Temperatur anliegt mit Ein Thermoelement vom Typ K besteht aus einem Übergang zwischen einer NickelChromLegierung und Nickel, wobei und die thermoelektrischen Koeffizienten der Metalle Nickelchrom und Nickel darstellen Durch Umstellen der Gleichung nach kann die gesuchte Temperatur. Genauer für Industrieanwendungen mit Thermospannungen zwischen −8095 µV bei −210 °C und µV bei 760 °C).

Type K Type K (chromel–alumel) is the most common generalpurpose thermocouple with a sensitivity of approximately 41 µV/°C It is inexpensive, and a wide variety of probes are available in its −0 °C to 1350 °C (−330 °F to 2460 °F) range. Consideration for bare wire type K thermocouple applications The Type K Is Well Suited To Oxidizing Atmospheres. Beiträge mit dem Schlagwort Farbcode Home → Schlagwort Schlagwörter ANSI, BS, DIN IEC 854, Farbcode, Farbkennzeichnung, Kennfarben, NFC, Thermoelement, Typ B, Typ C, Typ D, Typ E, Typ Temperaturkalibrator Temperaturkalibrierung Thermoelement Thermospannung Toleranzklassen Tripelpunkt Typ B Typ E Typ J Typ K Typ N Typ R Typ S Typ T.

Type K Temperature Range Thermocouple grade wire, –454 to 2,300F (–270 to 1260C) Extension wire, 32 to 392F (0 to 0C) Type K Accuracy (whichever is greater) Standard / 22C or / 75%;. Jedes Thermoelement wird durch einen Buchstaben wie z B Typ K definiert Gängige Typen sind J, K, L und T Die Buchstaben beziehen sich auf die Art der verwendeten Materialien und damit auf die Temperatur, bei der sie verwendbar sind. Special Limits of Error / 11C or 04%;.

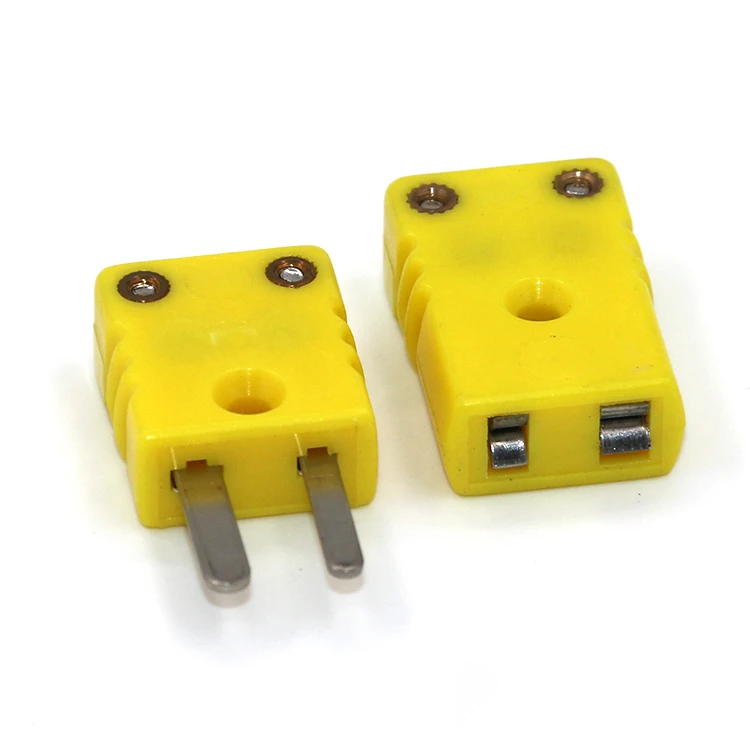

THERMOELEMENTE – TYP TS Standardausführung Thermopaarung Typ J, K oder L, Messbereich 0 bis 400°C Typ Abmessungen Darstellung Beschreibung. Beiträge mit dem Schlagwort Farbcode Thermoelemente Wie erkenne ich den ThermoelementTyp an der Steckerfarbe?. Kontakte aus echten ThermoelementLegierungen oder kompensierendem Material für unverfälschte Signalübertragung Farbcode für die schnelle und einfache Erkennung Angegossene Blende für mit der Vorderseite des Panels bündigen Einbau Nimmt polarisierte Flachstiftkontakte für eine genaue Verbindung auf Aus robustem glasfaserverstärktem Thermoplast Kann Temperaturen von bis zu 1 °C widerstehen Einfacher unverlierbarer Schraubklemmenanschluss für schnelle Montage Polarität und.

K NiCrNi K NiCrNi N NiCrSiNiSi R S PtRh13Pt PtRh10Pt B PtRh30Pt!. Bauteil Grenzabweichung Bemerkung Thermoelement Typ K, Klasse 1 / 3,6 °C 0,004 x 900 = 3,6 Ausgleichsleitung Typ KCA, Klasse 2 / 2,5 °C Klasse 1 nicht lieferbar Temperaturregler, Digital Messfehler < / 0,3% vom Messwert / 2,7 °C 0,003 x 900 = 2,7 Summe der Grenzabweichungen Bei Anwendung CQI9 max zulässig / 8,8 °C / 5,0 °C. Temperature measurement Measuring range includes temperatures in the range of 010 °C;.

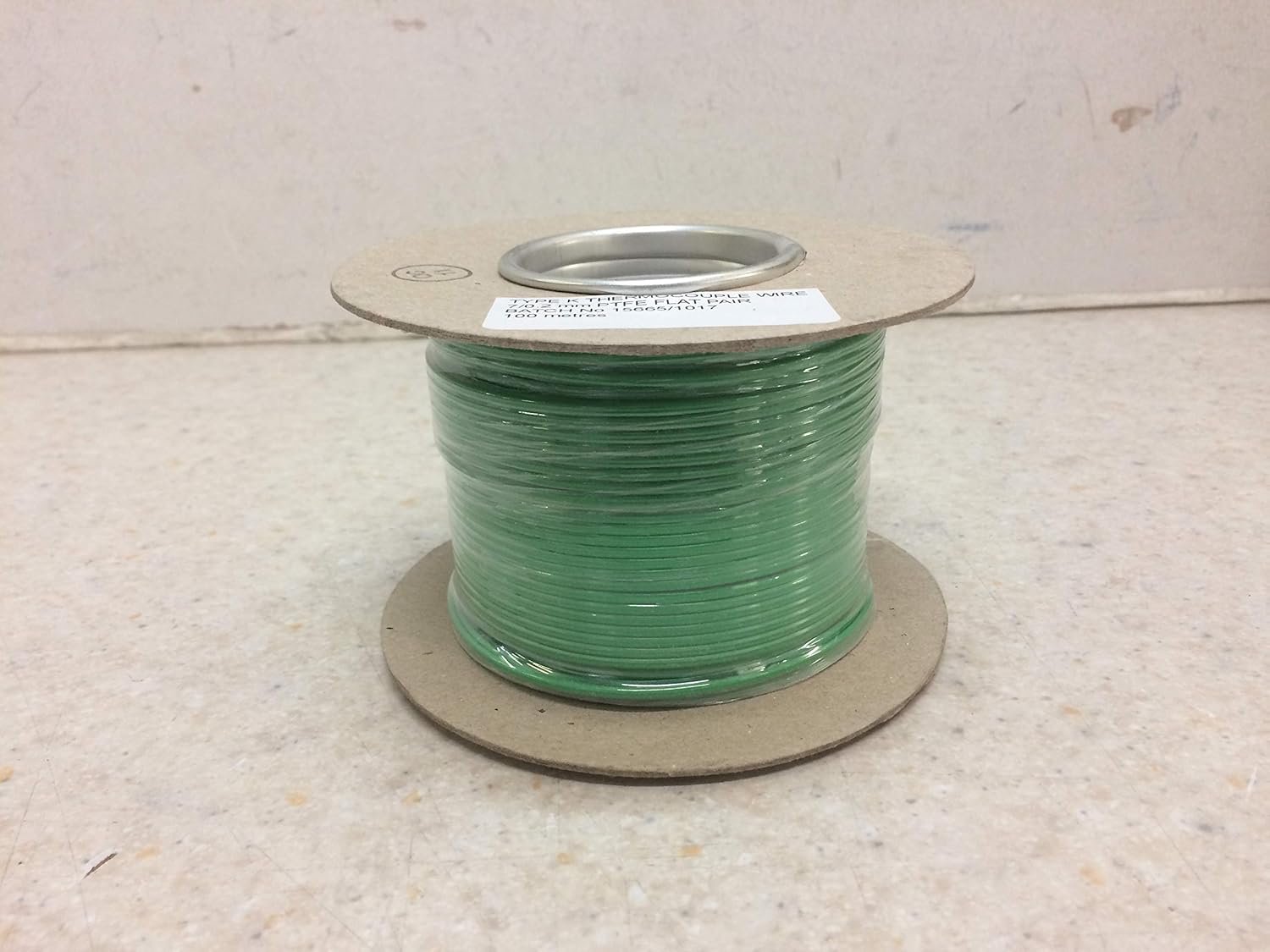

Typ C W5%Re / W26%Re Typ A W5%Re / W%Re Typen D W3%Re / W25%Re finns också men har inte upptagits av IEC Observera att de angivna toleransvärdena endast gäller obegagnade termoelement Redan efter kort användning kan känsligheten ändras Det gäller särskilt de oädla termoelementen. Typ K, 10MeterRolle • Thermoelement Typ K • 10 Meter Rollenlänge • Leiter mit 7/0,2mm Durchmesser • Betriebstemperatur 75°C bis 250°C • PTFEisolierte monostabile Konstruktion • Beständig gegen Chemikalien, Öle und Flüssigkeiten • Geeignet für Luft und Raumfahrtanwendungen, wird häufig in Dampfkesseln verwendet. Thermoelement Typ K (NiCr/NiAl 270°C1372°C) Typ Kpdf Typ Kxls Thermoelement Typ S (Pt10Rh/Pt 50°C1767°C) Typ Spdf Typ Sxls Thermoelement Typ T (Cu/CuNi 270°C400°C) Typ Tpdf Typ Txls Thermoelement Typ R (Pt13Rh/Pt 50°C1767°C) Typ Rpdf.

Industriegase Lexikon Tabelle zu Thermospannungen , Thermoelement Typ K Thermospannungen in µV für Thermoelement Typ K, NickelChromNickel (NiCrNi) von 270 bis 1372 °C VergleichsstellenTemperatur = 0 °C. ThermoelementTypen Ein Thermoelement ist in verschiedenen MetallKombinationen erhältlich, welche als ThermoelementTypen bezeichnet werden Unsere Thermoelemente sind als Typ J (FeCuNi), Typ K (NiCrNi) und Typ L (FeCuNi) in allen Bauformen erhältlich Nützliche Downloads zu Thermoelemente Thermonormen. Temperature PROBES HVT Thermoelement Type K Features Standard measurement with thermocouples type K;.

Bauteil Grenzabweichung Bemerkung Thermoelement Typ K, Klasse 1 / 3,6 °C 0,004 x 900 = 3,6 Ausgleichsleitung Typ KCA, Klasse 2 / 2,5 °C Klasse 1 nicht lieferbar Temperaturregler, Digital Messfehler < / 0,3% vom Messwert / 2,7 °C 0,003 x 900 = 2,7 Summe der Grenzabweichungen Bei Anwendung CQI9 max zulässig / 8,8 °C / 5,0 °C. ThermoelementTabelle Typ K Zuerst, schauen wir uns diese ThermoelementTabelle vom Typ K an ThermoelementReferenztabelle Typ K Die erste Spalte links (rot) zeigt die Temperaturen in 10erSchritten Okay, wenn du also 14 hast, wo finden Sie dann 14 in der Tabelle?. ThermoExpert Deutschland GmbH MiniaturMantelthermoelemente Typ K ThermoExpert° – Thermoelemente, Beheizungslösungen und Temperaturerzeugung Produkte rund um die Temperaturmesstechnik, Temperaturerzeugung und Heizapplikation.

In der nachfolgenden Übersicht möchten wir Ihnen eine Auswahl an unterschiedlichen Bauformen und Arten von MantelThermoelementen für die Industrie aufzeigen Falls Sie in der Übersicht den passenden Temperatursensor für Ihr Einsatzgebiet und für Ihre spezielle Anwendung nicht finden können, sprechen Sie uns gerne an Wir finden auch für Ihre Anwendung eine passende Lösung. Jedes Thermoelement wird durch einen Buchstaben wie z B Typ K definiert Gängige Typen sind J, K, L und T Die Buchstaben beziehen sich auf die Art der verwendeten Materialien und damit auf die Temperatur, bei der sie verwendbar sind. ThermoelementTyp R und Typ S Auch als Ausgleichsleitung Typ RX und Typ SX bezeichnet U B PLATIN30% RHODIUM Pt30% Rh PLATIN6% Rhodium Pt6% Rh NICHT DEFINIERT Thermoelementleitung 32 bis 3092°F 0 bis 1700°C Verlängerungsleitung 32 bis 212°F 0 bis 100°C 32 bis 3308°F 0 bis 10°C 0 bis 13,0 0,5% oberhalb von 800°C NICHT.

BS1843 ThermoelementVerlängerungskabel mit altem Farbcode Diese Produkte sind Thermoelementkabel, die gemäß BS1843 (alter Farbcode) farbcodiert sind Geeignet für das Verlängern von Thermoelementanschlussdrähten, ohne dass störende elektromagnetische Felder auftreten Typ J hat einen Gesamtdurchmesser von 5 mm. Ein Thermoelement ist ein Gerät, das aus zwei verschiedenen Leitern (in der Regel Metalllegierungen) besteht, die eine Spannung erzeugen, die proportional zu einem Temperaturunterschied zwischen beiden Enden des Aderpaars ist Im Gegensatz zu den meisten anderen Methoden der Temperaturmessung sind Thermoelemente selbst angetrieben und benötigen keine Anregung. U Thermoelement Typ K oder E U Für Temperaturen bis zu 760°C U Messung stationärer und bewegter oder rotierender Oberflächen Die Oberflächen und Einstechfühler der Serie 000 zeichnen sich durch ihre spezielle Konstruktion mit aus tauschbaren Sensorelementen aus, die in vielen Spezial anwendungen eine schnelle und präzise Messung.

Ganz ruhig Beginnen Sie mit der Suche nach 10 auf der linken Seite. Jedes Thermoelement wird durch einen Buchstaben wie z B Typ K definiert Gängige Typen sind J, K, L und T Die Buchstaben beziehen sich auf die Art der verwendeten Materialien und damit auf die Temperatur, bei der sie verwendbar sind. Das BajonettThermoelement mit spitzer Messspitze und Thermoelement Typ K erfasst Temperaturen von 30 400°C Messspitze 1°.

Thermoelement Typ K, allgemein als NickelChromNickel bezeichnet, ist das heute am häufigsten verwendete Thermoelement Thermoelemente vom Typ K sind in erster Linie für allgemeine Temperaturmessungen in normalen Atmosphären vorgesehen Die maximale kontinuierliche Temperatur liegt bei etwa 1100°C, obwohl die Oxidation oberhalb von 800. Ausgleichsleitung typ k farbcode Ellausa3 January 8, 21 Ausgleichsleitungen und Thermoleitungen werden für die Verbindung zwischen den Enden des Thermoelements und der Vergleichsstelle verwendet, für den Fall das die Schenkel des Thermopaares nicht direkt mit der Vergleichsstelle verbunden werden können. ThermoelementTypen Ein Thermoelement ist in verschiedenen MetallKombinationen erhältlich, welche als ThermoelementTypen bezeichnet werden Unsere Thermoelemente sind als Typ J (FeCuNi), Typ K (NiCrNi) und Typ L (FeCuNi) in allen Bauformen erhältlich Nützliche Downloads zu Thermoelemente Thermonormen.

REOTEMP Instrument Corporation Roselle Street San Diego, CA Phone Fax Email. Diese Seite wurde zuletzt am 13 Dezember 16 um 2301 Uhr bearbeitet. Am 19 Februar 16 / milliK, Pegasus, Thermoelemente Schlagwörter Farbcode Thermoelemente Im Laufe der Jahre wurden viele Materialpaarungen erforscht, die sich als Thermopaar zum Messen von Temperaturen eignen Um Übersicht zu.

Beschreibung Mit dem gefederten Schleifthermoelement wird die Oberflächentemperatur an beweglichen Teilen zB Bremsscheiben, Trommeln oder Laufbändern ermittelt. LeitungsTyp Teflon, Einzelader offen verseilt, Tmax 230 °C dauernd;. Thermoelement Typ K Beim Thermoelement Typ K besteht der Plusleiter aus einer NickelChromLegierung (NiCr) Der Minusleiter ist aus Nickel (Ni) Wir sprechen deshalb auch von NiCrNi Thermoelementen In den USA wird derselbe Typ Thermoelement übrigens mit NiCrNiAl bezeichnet – die verwendeten Materialien sind aber dieselben.

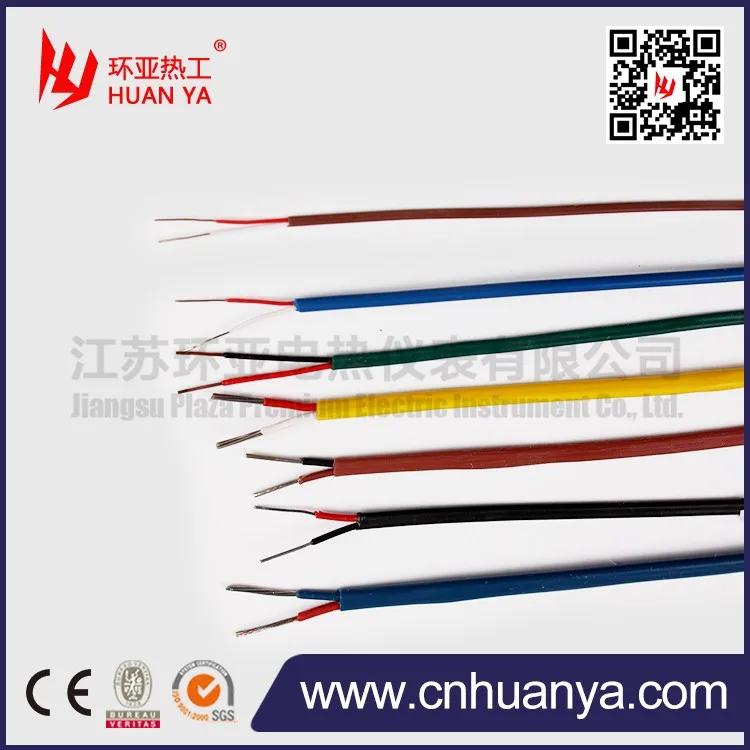

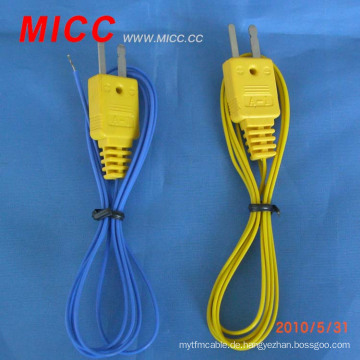

Thermoleitung für Thermopaar Typ J, Typ K, Typ L, Typ U mit entsprechenden Leitungstypen KX, JX, TX, UX, LX und weitere. Beispielrechnung Thermoelement Typ K Gemessen 2,230 mV Vergleichsstellentemperatur 22 °C 2,230 mV 0,879 mV = 3,109 mV 3,109 mV = 76 °C NICHT 55 °C 22 °C = 77 °C Auszug aus Grundwerttabelle Typ K bezogen auf 0 °C Bestandteile der Temperaturmessung –I Thermoelemente Farbcode Dr Hartmut SteckWinter –Temperaturmessung mit. Häufigster Typ mit Thermospannungen zwischen −6458 µV bei −270 °C und 546 µV bei 1372 °C) EisenKupfer/Nickel −50 bis 760 °C (Typ J;.
